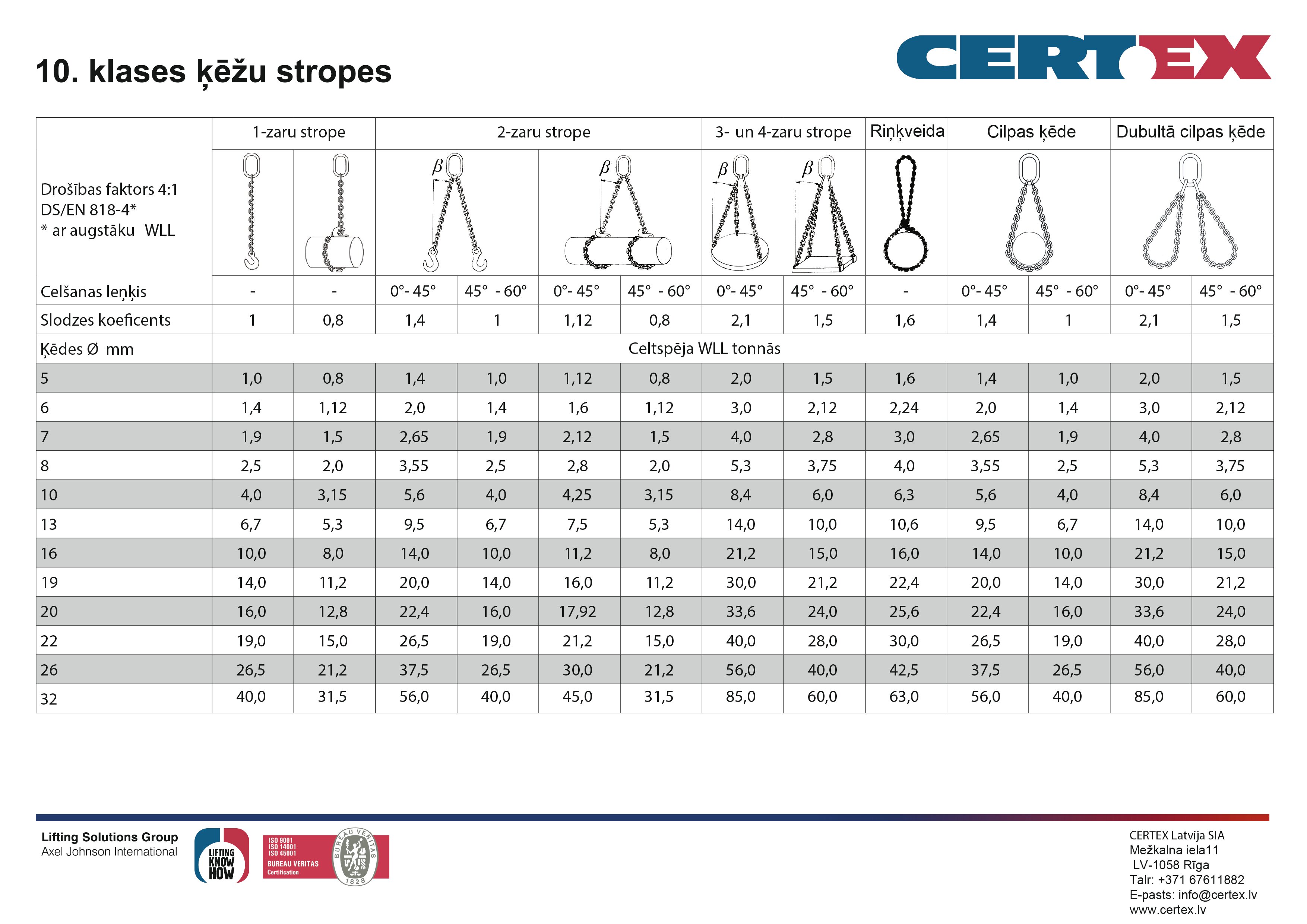

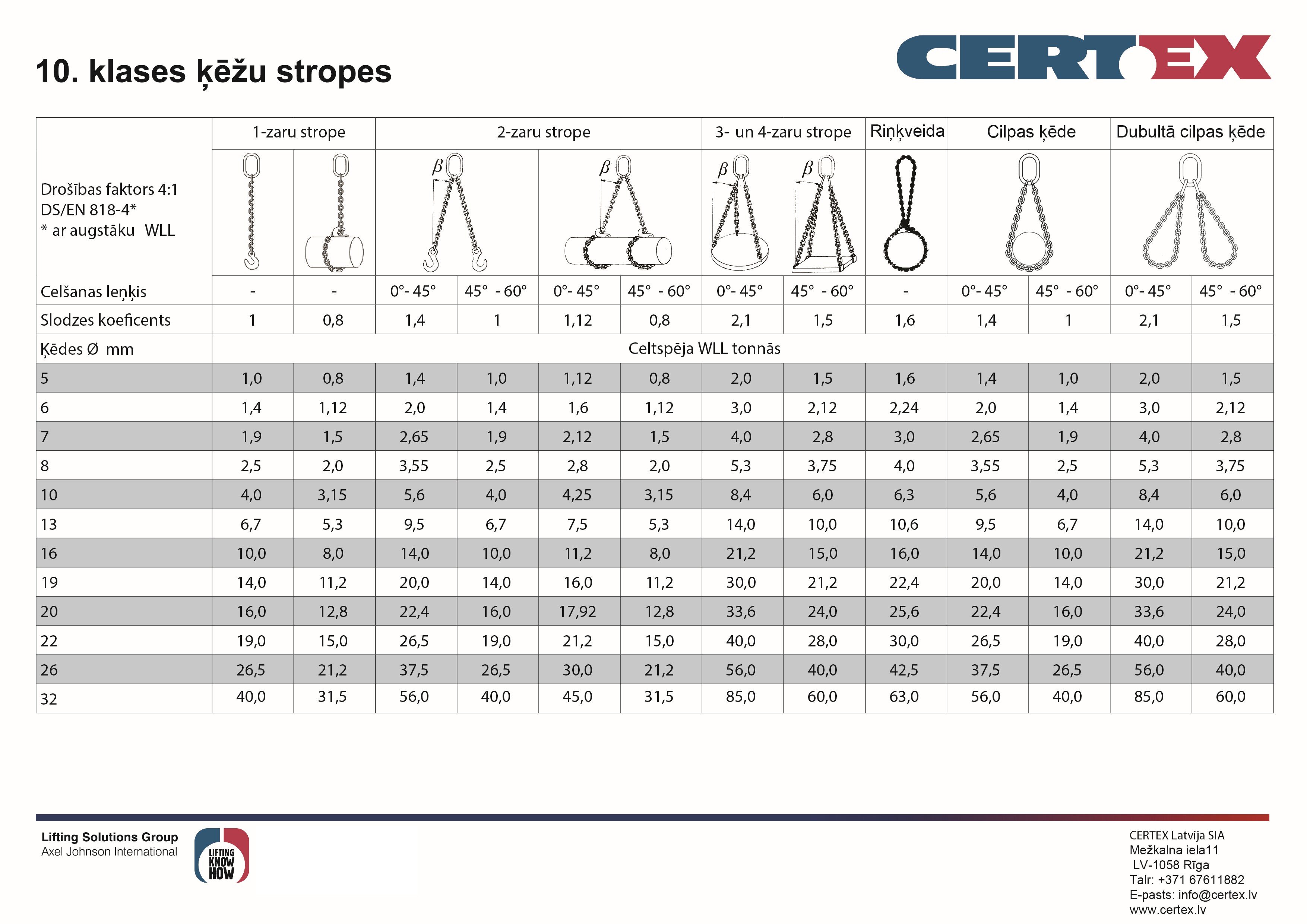

Celtspēju tabula
Vispārējā informācija: Tabulā attēlota max celtspēja lietojot 10. klases ķēdes.
|
|
1-zaru strope | 2-zaru strope | 3-4 zaru strope | Cilpa | ||||
|---|---|---|---|---|---|---|---|---|
|
|
 |
 |
 |
 |
 |
 |
||
| Celšanas leņķis | Taisni | Cilpa | U-veidā | 0°-45° | 45°-60° | 0°-45° | 45°-60° | Dubultā |
| Koef. no nomināla (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 1,6 |
| Ķēdes Ø (mm) | Celtspēja WLL tonnās | |||||||
| 6 | 1,4 | 1,12 | 2,8 | 2 | 1,4 | 3 | 2,12 | 2,24 |
| 8 | 2,5 | 2 | 5 | 3,55 | 2,5 | 5,3 | 3,75 | 4 |
| 10 | 4 | 3,15 | 8 | 5,6 | 4 | 8 | 6 | 6,3 |
| 13 | 6,7 | 5,3 | 13,4 | 9,5 | 6,7 | 14 | 10 | 10,6 |
| 16 | 10 | 8 | 20 | 14 | 10 | 21,2 | 15 | 16 |
| 19 | 14 | 11,2 | 28 | 20 | 14 | 30 | 21,2 | 22,4 |
| 22 | 19 | 15 | 38 | 26,5 | 19 | 40 | 28 | 30 |
