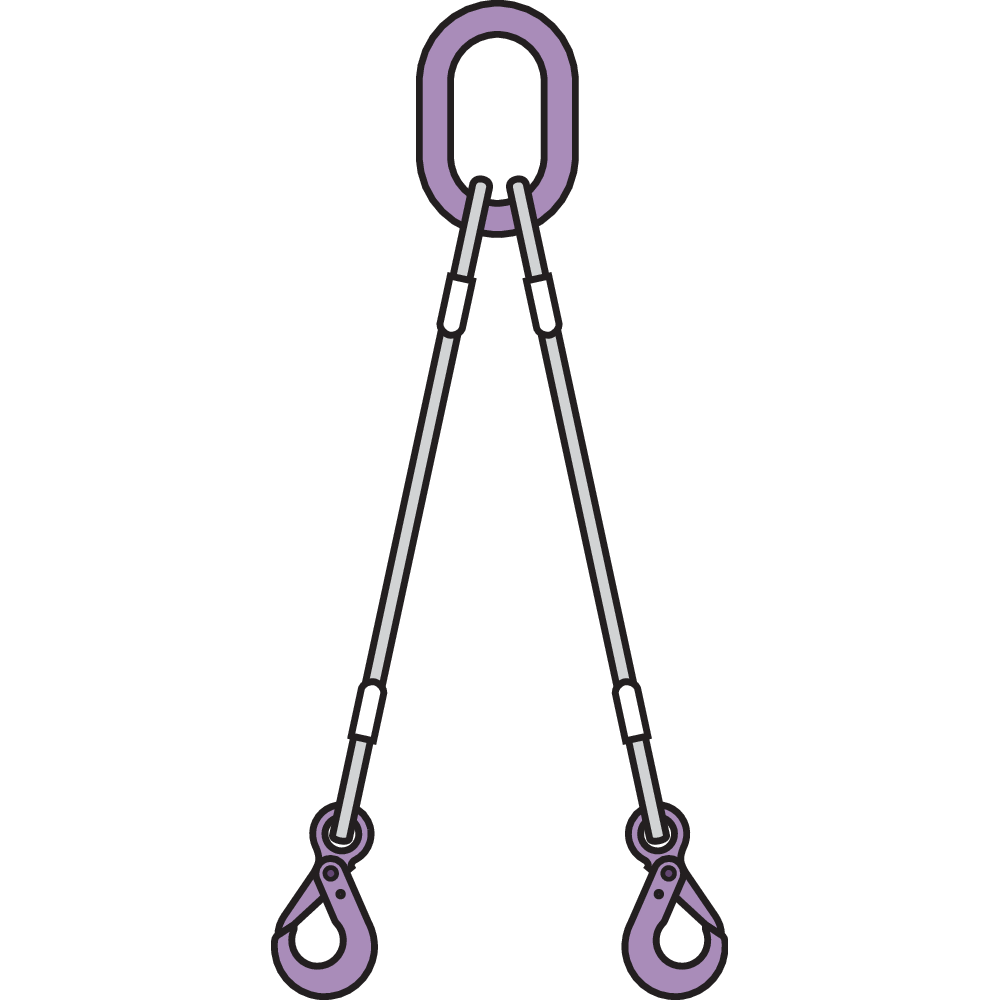

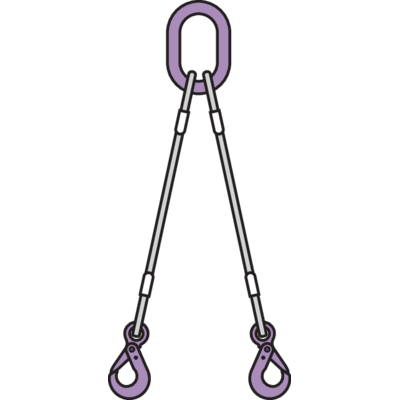

Apraksts: Divu zaru trošu strope - drošības āķi.
Plašāku informāciju par tērauda trošu stropēm, to celtspēju aprēķiniem, marķējumu un trošu galu iestrādāšanu Jūs atradīsiet TEHNISKĀS INFORMĀCIJAS SADAĻĀ.
Apraksts: Divu zaru trošu strope - drošības āķi.
Plašāku informāciju par tērauda trošu stropēm, to celtspēju aprēķiniem, marķējumu un trošu galu iestrādāšanu Jūs atradīsiet TEHNISKĀS INFORMĀCIJAS SADAĻĀ.
Sintētiskā serde 1960 N/mm2
|
Troses
|
Pieļaujamā slodze (WLL) tonnās
|
|
|
Ø |
|
|
|
mm
|
0°-45° |
45°-60° |
|
3
|
0,14
|
0,1
|
|
4
|
0,25
|
0,18
|
|
5
|
0,38
|
0,28
|
|
6
|
0,56
|
0,4
|
|
7
|
0,75
|
0,55
|
|
8
|
1,1
|
0,75
|
|
10
|
1,7
|
1,2
|
|
12
|
2,4
|
1,7
|
|
14
|
3,2
|
2,3
|
|
16
|
4,2
|
3
|
|
18
|
5,3
|
3,8
|
|
20
|
6,6
|
4,7
|
|
22
|
8
|
5,7
|
|
24
|
9,5
|
6,8
|
|
26
|
11,2
|
8
|
|
28
|
13
|
9,3
|
|
32
|
16,8
|
12
|
|
36
|
21
|
15
|
|
40
|
27
|
19
|
|
44
|
32
|
23
|
|
48
|
38
|
27
|
|
52
|
45
|
32
|
|
56
|
52
|
37
|
|
60
|
60
|
43
|
|
68
|
77
|
55
|
|
71
|
84
|
60
|
Metāla serde 1770 N/mm2
|
Troses
|
Pieļaujamā slodze (WLL) tonnās
|
|
|
Ø |
|
|
|
mm
|
0°-45° |
45°-60° |
|
3
|
0,14
|
0,1
|
|
4
|
0,23
|
0,17
|
|
5
|
0,37
|
0,27
|
|
6
|
0,53
|
0,38
|
|
7
|
0,74
|
0,53
|
|
8
|
1,05
|
0,75
|
|
10
|
1,6
|
1,15
|
|
12
|
2,3
|
1,7
|
|
14
|
3,15
|
2,25
|
|
16
|
4,2
|
3
|
|
18
|
5,2
|
3,7
|
|
20
|
6,5
|
4,6
|
|
22
|
7,8
|
5,65
|
|
24
|
9,4
|
6,7
|
|
26
|
11
|
7,8
|
|
28
|
12,5
|
9
|
|
32
|
16,5
|
11,8
|
|
36
|
21
|
15
|
|
40
|
26
|
18,5
|
|
44
|
31,5
|
22,5
|
|
48
|
37
|
26
|
|
52
|
44
|
31,5
|
|
56
|
50
|
36
|
|
60
|
58
|
42
|
Metāla serde 1960 N/mm2
|
Troses
|
Pieļaujamā slodze (WLL) tonnās
|
|
|
Ø |
|
|
|
mm
|
0°-45° |
45°-60° |
|
3
|
0,15
|
0,11
|
|
4
|
0,27
|
0,19
|
|
5
|
0,42
|
0,3
|
|
6
|
0,6
|
0,43
|
|
7
|
0,8
|
0,6
|
|
8
|
1,1
|
0,75
|
|
10
|
1,7
|
1,2
|
|
12
|
2,4
|
1,7
|
|
14
|
3,5
|
2,5
|
|
16
|
4,6
|
3,3
|
|
18
|
5,8
|
4,1
|
|
20
|
7,2
|
5,1
|
|
22
|
8,7
|
6,2
|
|
24
|
10,3
|
7,4
|
|
26
|
12,1
|
8,7
|
|
28
|
14
|
10
|
|
32
|
18,4
|
13
|
|
36
|
23
|
16,6
|
|
40
|
29
|
20,5
|
|
44
|
35
|
25
|
|
48
|
41
|
29,5
|
|
52
|
48
|
35
|
|
56
|
56
|
40
|
|
60
|
65
|
46
|
ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø8 mm and up 6X36WS IWRC -1960N/mm2 - EN 13414-1
|
Drošības koeficients 5:1 |
Trose Ø mm | 1-zaru strope | 2-zaru strope | 3-4-zaru strope | Cilpa | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Taisni | Cilpa | U-veidā | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Taisni | Cilpa | U-veidā | ||
| mm | Celtspēja (WLL) tonnās | ||||||||||
| 3 | 0,12 | 0.09 | 0.23 | 0,16 | 0,12 | 0,25 | 0,18 | 0,23 | 0,19 | 0,47 | |
| 4 | 0,21 | 0,17 | 0,42 | 0,29 | 0,21 | 0,44 | 0,31 | 0,42 | 0,33 | 0,84 | |
| 5 | 0,32 | 0,26 | 0,65 | 0,45 | 0,32 | 0,68 | 0,49 | 0,65 | 0,52 | 1,30 | |
| 6 | 0,47 | 0,37 | 0,94 | 0,66 | 0,47 | 0,98 | 0,70 | 0,94 | 0,75 | 1,87 | |
| 7 | 0,64 | 0,51 | 1,28 | 0,89 | 0,64 | 1,34 | 0,96 | 1,28 | 1,02 | 2,56 | |
| 8 | 0,82 | 0,66 | 1,64 | 1,15 | 0,82 | 1,72 | 1,23 | 1,64 | 1,31 | 3,28 | |
| 9 | 1,04 | 0,83 | 2,07 | 1,45 | 1,04 | 2,18 | 1,56 | 2,07 | 1,66 | 4,15 | |
| 10 | 1,28 | 1,02 | 2,56 | 1,79 | 1,28 | 2,69 | 1,92 | 2,56 | 5,05 | 5,12 | |
| 11 | 1,55 | 1,24 | 3,10 | 2,17 | 1,55 | 3,25 | 2,32 | 3,10 | 2,48 | 6,20 | |
| 12 | 1,84 | 1,47 | 3,67 | 2,57 | 1,84 | 3,85 | 2,75 | 3,67 | 2,94 | 7,34 | |
| 13 | 2,17 | 1,73 | 4,33 | 3,03 | 2,17 | 4,55 | 3,25 | 4,33 | 3,47 | 8,66 | |
| 14 | 2,51 | 2,01 | 5,03 | 3,52 | 2,51 | 5,28 | 3,77 | 5,03 | 4,02 | 10,06 | |
| 16 | 3,29 | 2,63 | 6,57 | 4,60 | 3,29 | 6,90 | 4,93 | 6,57 | 5,26 | 13,14 | |
| 18 | 4,15 | 3.,32 | 8,30 | 5,81 | 4,15 | 8,71 | 6,22 | 8,30 | 6,64 | 16,59 | |
| 20 | 5,12 | 4,10 | 10,24 | 7,17 | 5,12 | 10,75 | 7,68 | 10,24 | 8,19 | 20,48 | |
| 22 | 6,20 | 4,96 | 12,41 | 8,69 | 6,20 | 13,03 | 9,31 | 12,41 | 9,93 | 24,82 | |
| 24 | 7,38 | 5,90 | 14,76 | 10,33 | 7,38 | 15,5 | 11,07 | 14,76 | 11,81 | 29,51 | |
| 26 | 8,66 | 6,93 | 17,33 | 12,13 | 8,66 | 18,19 | 13,00 | 17,33 | 13,86 | 34,65 | |
| 28 | 10,04 | 8,03 | 20,08 | 14,06 | 10,04 | 21,08 | 15,06 | 20,08 | 16,06 | 40,16 | |
| 32 | 13,12 | 10,50 | 26,25 | 18,37 | 13,12 | 27,56 | 19,69 | 26,25 | 21,00 | 52,49 | |
| 36 | 16,59 | 13,67 | 33,19 | 23,23 | 16,59 | 34,84 | 24,89 | 33,19 | 26,55 | 66,37 | |
| 40 | 20,56 | 16,45 | 41,11 | 28,78 | 20,56 | 43,17 | 30,84 | 41,11 | 32,89 | 82,23 | |
| 44 | 24,78 | 19,82 | 49,56 | 34,69 | 24,78 | 52,04 | 37,17 | 49,56 | 39,65 | 99,12 | |
| 48 | 29,55 | 36,64 | 59,10 | 41,37 | 29,55 | 62,06 | 44,33 | 59,10 | 47,28 | 118,21 | |
| 52 | 34,69 | 27,75 | 69,38 | 48,57 | 34,69 | 72,85 | 52,04 | 69,38 | 55,51 | 138,76 | |
| KoeficientsL) | 2 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Ja vairākzaru strope tiek izmantota kā cilpa, celtpēja samazinās par 20% | |||||||||||
